viernes, 7 de agosto de 2020




emblema de la línea Maginot

MAGINOT

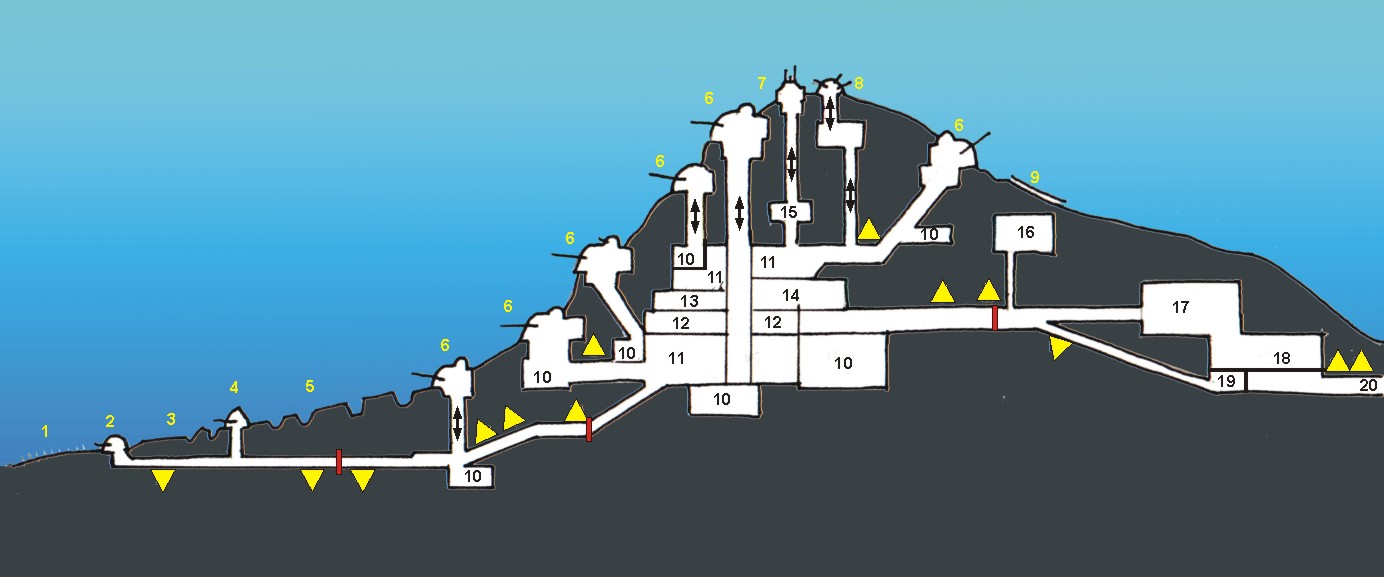

Aprovechamos la salida en un número anterior de un dossier dedicado a la línea Maginot para traer a estos artículos de fortificaciones la sección de uno de los puntos fuertes de dicha fortificación.

Si pulsas sobre el dibujo, podrás ver una versión más grande de él. Los triángulos amarillos indican los puntos donde estaban colocadas las cargas de demolición que se podían detonar para cegar el pasillo en caso de que el enemigo llegara a entrar en ellos. Los rectángulos rojos muestran la ubicación de las puertas blindadas de acceso. Normalmente permanecían cerradas para evitar la propagación de incendios. Las dobles flechas negras indican la existencia de ascensores, los accesos inclinados tenían escaleras metálicas.

Pulsa para ampliar

Por otro lado, los diferentes números significan:

    1 Obstáculos anticarro consistentes en palos de madera para destrozar las orugas de los carros, alguno de los cuales tenía adosada una carga de demolición para evitar la entrada de bulldozer o maquinaria similar.

    2 Ametralladora de posición.

    3 Defensas antipersona, generalmente campos minados.

    4 Cañón anticarro.

    5 Defensas anticarro, pozos de lobo para que los carros cayeran dentro.

    6 Baterías formadas por cañones de calibre medio y pesado. Observa que uno de los cañones está apuntando hacia la retaguardia.

    7 Puesto de observación y antenas.

    8 Ametralladoras antiaéreas.

    9 Plancha de hormigón armado que servía de protección al depósito de agua

    10 Depósito de municiones de los cañones. Tenían sistemas de municionamiento automáticos a semejanza de los cañones navales, aunque la carga del cañón seguía siendo manual. Los sistemas sólo elevaban los proyectiles y las cargas a la altura del cañón.

    11 Alojamientos de la tropa.

    12 Sistemas de ventilación y regeneración del aire.

    13 Cocina.

    14 Puesto de mando.

    15 Telecomunicaciones.

    16 Depósito de agua.

    17 Enfermería.

    18 Zona de recreo para la tropa.

    19 Puesto de guardia y control de acceso

    20 Acceso desde el exterior.

No dejéis de echarle un vistazo al artículo sobre la línea Maginot en la sección dossier de ayudas.
